2 beamer übereinander

[_fabian_]

Hi Hendrik,
hier unser Problem mit der Bitte um hilfreiche Tips
Wir haben ein Setup mit einer 3:4-Leinwand (Rückpro auf Optiblack) und eine 16:9-Projektion daneben (Rückpro auf foliertes Fenster)
Für die 3:4-Leinwand hatten wir zunächst zwei 1920*1200, 7000 Lumen Panasonic übereinander. Angesteuert werden diese über HDMI-SDI-Wandler von blackmagic, mit der Schwierigkeit, dass das Signal halt nur FullHD ist...
Leider ist dabei (warum auch immer - Anwenderfehler eingeschlossen...) kein nahtlostes edgeblending herstellbar. Schwierig ist insbesondere die Projektion einer weißen Fläche: entweder es gibt einen aufgehellten oder angegrauten Streifen in der Mitte. Oder halt beim anders hinschieben der Softedge-Keystones eine feine Naht.
Zweite Lösung ist jetzt, den Projektionsabstand zu vergrößern und die beiden Bilder übereinanderzulegen (aus Helligkeitsgründen).
Ich hab jetzt folgendes versucht: Jeder Beamer bekommt einen Keystone, diese liegen im Ausspielfenster nebeneinander, rechts daneben noch der Keystone von dem Beamer für die Fenster-Projektion. Den keystones der Panasonics ist der gleiche Track und der gleiche Layer zugeordnet. Beim Ausspielen zeigt aber einer beiden das Bild normal an (Sowohl bei Einstellung "Verhältnis", als auch bei "Füllen") - der andere streckt das Bild aber immer bis den Keystone von der Fenster-projektion. Gestern Abend hab ich dann noch festgestellt, dass diese verschobene und anders skalierte Ausgabe offenbar mit dem Layer zu tun hat. Wenn ich z.B. ein Video vom Layer 1 in den Layer 2 verschiebe, ändert sich die Ausgabe (verschoben und anders skaliert).
Der dritte Keystone für die Fenster-Projektion hat einen eigenen Track.
Any ideas?

Viele Grüße
Fabian

[mxwendler]

Wir haben ein Setup mit einer 3:4-Leinwand (Rückpro auf Optiblack) und eine 16:9-Projektion daneben (Rückpro auf foliertes Fenster)
Für die 3:4-Leinwand hatten wir zunächst zwei 1920*1200, 7000 Lumen Panasonic übereinander. Angesteuert werden diese über HDMI-SDI-Wandler von blackmagic, mit der Schwierigkeit, dass das Signal halt nur FullHD ist...
Leider ist dabei (warum auch immer - Anwenderfehler eingeschlossen...) kein nahtlostes edgeblending herstellbar. Schwierig ist insbesondere die Projektion einer weißen Fläche: entweder es gibt einen aufgehellten oder angegrauten Streifen in der Mitte. Oder halt beim anders hinschieben der Softedge-Keystones eine feine Naht.

Panorama und Backprojection ist sehr schwierig, fast unmöglich. Das liegt an den Materialien, selbst die besten Stoffe lassen aus unterschiedlichen Winkeln unterschiedlich Licht durch. Sprich, wenn man es für die Mitte sehr gut hinbekommt, hat ein Betrachter von einer seitlichen Position keine saubere Softedge. Bei weissem Content sieht man das natürlich am besten.

Zweite Lösung ist jetzt, den Projektionsabstand zu vergrößern und die beiden Bilder übereinanderzulegen (aus Helligkeitsgründen).

Bevor wir jetzt weiter gehen, die Beamer sind jetzt also gestackt?

[_fabian_]

Hallo,
ja, sie stehen direkt übereinander im Rack und die Projektionen sind per interner 4-Ecken-Korrektur aufeinander gelegt - so gut es geht.
Feintuning dann im Keystone vom stage designer.
Soweit so gut.
Ich hab heute weiter dran gearbeitet - das Haupt-Problem ist im Moment, dass zwei identische Clips aus dem Preload (einfach kopiert), die einmal Track 1/Layer 1 und einmal Track 2/Layer 1 zugewiesen sind, unterschiedlich skaliert ausgespielt werden. Die beiden Beamer haben jeweils einen eigenen Keystone, diese sind per Helfer-Rasterbild genau übereinander gelegt, ein Keystone (Beamer 1) spielt Track 1/alle Layer, der andere Keystone (Beamer 2) Track 2/alle Layer. Alle Clips werden im Modus "Füllen" abgespielt.
Der Clip auf Track 1 wird über das gesamte Ausspielfenster gestreckt und der im Track 2 wird wie gewollt nur im entsprechenden Keystone füllend dargestellt.

VG
Fabian

[mxwendler]

Der Clip auf Track 1 wird über das gesamte Ausspielfenster gestreckt und der im Track 2 wird wie gewollt nur im entsprechenden Keystone füllend dargestellt.

Also
Beamer 1: T1
Beamer 2: T2

Ist das Keystone Element für den Beamer 1 auch korrekt zugewiesen? Gibt es eventuell noch ein drittes Element im Keystone, das über alles geht (das Standardelement?)

[_fabian_]

Hallo,

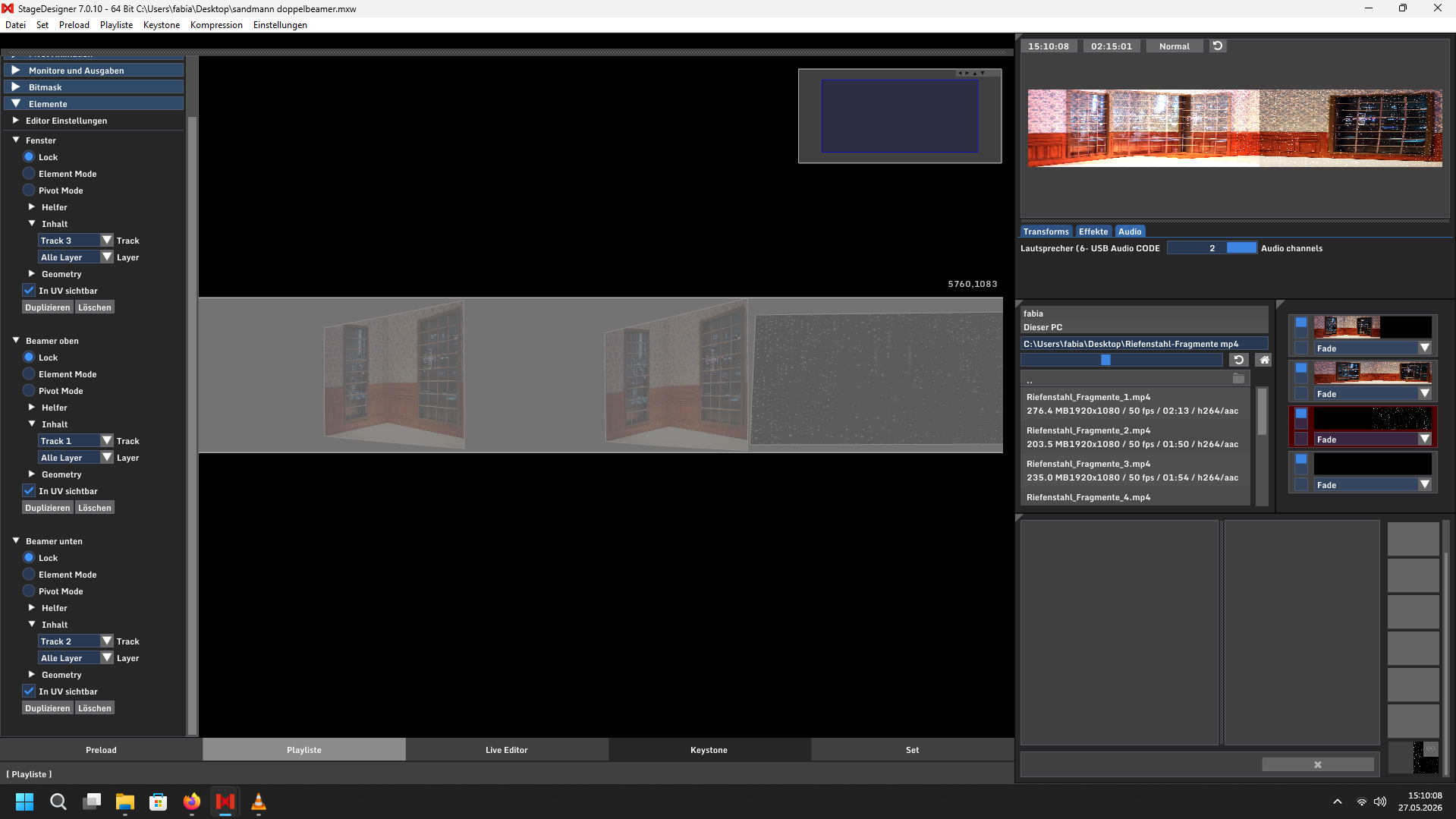

genau. Im Anhang ist ein screenshot auf dem die Einstellungen zu sehen sind. Rechts sieht man in der Track-Ansicht, das das eine Video im Track 1 eingepasst ist und das im Track 2 füllend. So liegen sie in der Ausgabe jetzt genau übereinander.
